Description
เครื่องจี้คอนกรีตความถี่สูง (High Frequency Concrete Vibrator) ความถี่ไม่ต่ำกว่า 12,000 รอบต่อนาที
ไม่เพียงแค่กำจัดโพรงช่องว่างในเนื้อคอนกรีต แต่ยังช่วยกำจัดฟองอากาศออกจากเนื้อคอนกรีต ไม่ทำให้หินเกิดการแยกตัว ผิวคอนกรีตสวย เพิ่มอายุคอนกรีตให้ยาวนาน
การใช้งาน – ใช้จี้หรือเขย่าคอนกรีต
Portable High Frequency Concrete Vibrator
เครื่องจี้คอนกรีตความถี่สูงแบบมือถือ MIKASA
เครื่องจี้คอนกรีตแบบมือถือ (สายจี้ปูนมือถือ) Mikasa รุ่น MGX
Mikasa Model | ขนาดหัวจี้ (mm) |
amplitude (mm) |
อัตราการสั่น (Hz)(ครั้ง/นาที) |
moter (single phase) |
น้ำหนัก (kg) |
---|---|---|---|---|---|
MGX-28 | 28mm x 780mm | 1.8 | 200-258 (12,000-15,500) |
220 V 280 W 2.1 A | 4.6 kg (รุ่น 0.6 m) |
MGX-38 | 38mm x 780mm | 2.0 | 5.1 kg (รุ่น 0.6 m) |
รุ่นความยาว | 0.6 m | 1 m | 1.5 m | 2 m |
---|---|---|---|---|
ความยาวโคนสายถึงปลายหัวจี้ | 780 mm | 1180 mm | 1680 mm | 2180 mm |
รุ่นที่มีจำหน่าย | 28, 38 mm | 28, 38 mm | 28, 38 mm | 28 mm |
ความยาวสายไฟ | 4 m |
เทคนิคการใช้งาน
– ก่อนทำการเปิดสวิทช์ ให้ยกสายจี้ขึ้นจากคอนกรีต
– จุ่มสายจี้ขึ้นลงในแนวดิ่งช้า ๆ เพื่อป้องกันการเกิดโพรงอากาศขังอยู่ในเนื้อคอนกรีต
– สำหรับคอนกรีตที่มีค่า slump 12 ถึง 18 cm ควรจุ่มสายจี้จุดละประมาณ 15 วินาที แต่ละจุดห่างกันประมาณ 30 ถึง 50 cm
– ระวังไม่งอสายจี้มากเกินไป
High Frequency Concrete Vibrator
เครื่องจี้คอนกรีตความถี่สูง MIKASA
ความถี่มากกว่า 12,000 ครั้ง/นาที ไล่ฟองอากาศละเอียดได้ ทำให้คอนกรีตเนื้อแน่น อายุคอนกรีตยืนยาว ผิวสวย ไม่ทำให้หินแยกตัวเหมือนเครื่องจี้รอบธรรมดา
ประกอบด้วย
1A. High Frequency Inverter หรือ 1B. High Frequency Voltage Converter หรือ 1C. High Frequency Engine Generator
2. ชุดสายจี้รอบจัด
1A) HIGH FREQUENCY INVERTER (อินเวอร์เตอร์) | ||
FU-162 |
HIGH FREQUENCY INVERTER Specifications
model | dimensions | input | input | input | input | output | output | output | output | number of outlets | weight |
---|---|---|---|---|---|---|---|---|---|---|---|
mm | V | A | KVA | Hz | V | A | KVA | Hz | kg | ||
FU-162 | H : 248 W : 240 L : 324 |
110/200 single phase |
20/14 | 2/2.8 | 50/60 | 48 three phase |
19.2 | 1.6 | 100-240 | 2 | 8.7 |
1B) HIGH FREQUENCY VOLTAGE CONVERTER (มอเตอร์) | ||
FC-450 |
HIGH FREQUENCY VOLTAGE CONVERTER Specifications
model | dimensions | input | input | input | input | output | output | output | output | number of outlets | weight |
---|---|---|---|---|---|---|---|---|---|---|---|
mm | V | A | KVA | Hz | V | A | KVA | Hz | kg | ||
FC-450 | H : 535 W : 570 L : 665 |
380 three phase |
10.6 | 6.9 | 50 | 48 three phase |
54 | 4.5 | 200-240 | 3 | 105 |
1C) HIGH FREQUENCY ENGINE GENERATOR (เครื่องยนต์เบนซิน) | ||
FG-210H | FG-310H |
HIGH FREQUENCY ENGINE GENERATOR Specifications
model | dimensions | output | output | output | cycle | number of outlets | power source | weight |
---|---|---|---|---|---|---|---|---|
mm | V | A | KVA | Hz | kW (PS) | kg | ||
FG-210H | H : 448 W : 394 L : 475 |
48 three phase |
25.2 | 2.1 | 240 | 2 | Honda GX120 gasoline max. output 2.6 (3.5) |
33 |
FG-310H | H : 560 W : 500 L : 560 |
48 three phase |
37.8 | 3.14 | 240 | 3 | Honda GX270 gasoline max. output 6.3 (8.6) |
52 |
2) ชุดสายจี้รอบจัด FX
ชุดสายจี้รอบจัด FX Specifications
model | ขนาดหัวจี้ (mm) | rubber hose | voltage | cycle | amperage | amplitude | vibration Hz | cable length | weight (4m/6m) |
---|---|---|---|---|---|---|---|---|---|
mm | m | V | Hz | A | mm | V.P.M. | m | kg | |
FX-30E (FX-30RE) |
32 x 396 | 6 m (Std.)
4 m |
48 three phase |
200/240 | 4 | 1.8 | 200/240
(12000/14000) |
15 | 9.1/10.3 |
FX-40G (FX-40RG) |
43 x 396 | 6 | 1.5 | 12.0/13.7 | |||||
FX-50G (FX-50RG) |
52 x 413 | 9.5 | 1.9 | 14.8/16.5 | |||||
FX-60E (FX-60RE) |
61 x 485 | 18 | 2.0 | 18.0/19.9 |

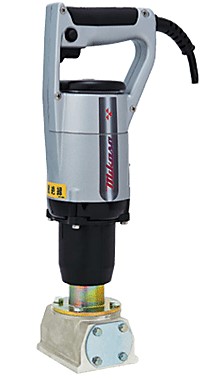

External Concrete Vibrator
เครื่องจี้คอนกรีตภายนอก MIKASA
Mikasa External Concrete Vibrator MGZ Specifications
model | dimensions | vibration board size | vibration | power | weight |
---|---|---|---|---|---|
mm | mm | V.P.M. | W | kg | |
MGZ-F100A | 395 x 78 | 78 x 100 | 10,000 – 12,000 | 280 | 5.0 |
