Description
High Frequency Concrete Vibrator
เครื่องจี้คอนกรีตความถี่สูง (High Frequency Concrete Vibrator) ความถี่ไม่ต่ำกว่า 12,000 รอบต่อนาที
ไม่เพียงช่วยกำจัดโพรงอากาศขนาดใหญ่ แต่ยังช่วยกำจัดฟองอากาศเล็กๆออกจากเนื้อคอนกรีต ไม่ทำให้หินเกิดการแยกตัว ผิวคอนกรีตสวย เพิ่มอายุคอนกรีตให้ยาวนาน
มีให้เลือก 5 รุ่น คือ
1) HMS เครื่องจี้คอนกรีตรุ่นยอดนิยม สั่งประกอบได้ตามขนาดที่ต้องการ ประกอบด้วย ตัวขับ สายจี้ และหัวจี้
2) IEC เครื่องจี้คอนกรีต 220 V 50 Hz ขนาดห้วจี้ 38, 45, 58 มม. ความยาวสายจี้ 5 ม. ความยาวสายไฟ 15 ม.
3) IRFU เครื่องจี้คอนกรีต 220 V 50 Hz กำลังสูงพิเศษ เกรดพรีเมี่ยม พร้อมอุปกรณ์ Bodyguard TM ป้องกันอันตรายจากไฟฟ้า ขนาดห้วจี้ 30, 38, 45, 58, 65 มม. ความยาวสายจี้ 5 ม. ความยาวสายไฟ 15 ม.
4) IE เครื่องจี้คอนกรีต 42 V 200 Hz ขนาดห้วจี้ 38, 45, 58 มม. ความยาวสายจี้ 5 ม. ความยาวสายไฟ 15 ม.
5) IREN เครื่องจี้คอนกรีต 42 V 200 Hz กำลังสูงพิเศษ เกรดพรีเมี่ยม ขนาดห้วจี้ 30, 38, 45, 58, 65 มม. ความยาวสายจี้ 5 ม. ความยาวสายไฟ 15 ม.
- สินค้ารับประกันความบกพร่องจากการผลิต 6 เดือน
1) เครื่องจี้คอนกรีตความถี่สูง WACKER NEUSON แบบถอดประกอบได้ รุ่น HMS
ประกอบด้วย
1. ตัวขับสายจี้
2. หัวจี้ (เลือกขนาดได้ตั้งแต่ 25 – 65 มม.)
3. สายจี้ (เลือกความยาวได้ตั้งแต่ 1 – 9 เมตร)
1. DRIVE – ตัวขับสายจี้
 |
||
| ELECTRIC DRIVE เครื่องจี้ชนิดใช้ไฟฟ้า Double insulated universal motor รุ่น : M2500 Power 1.8 kW (2.4 แรงม้า) Voltage : 230V Frequency : 50 – 60 Hz Current : 7.8A Weight : 5.9 kg L x W x H : 312 x 154 x 230 mm Power cable : 5 m |
2. VIBRATOR HEADS – หัวจี้
 |
||
| VIBRATOR HEAD หัวจี้ ขนาด 25 ถึง 65 มม. เสริมความแข็งเพื่อความทนทานต่อการสึกหรอ |
| unit | H25 | H35 | H45 | H55 | H65 | |
|---|---|---|---|---|---|---|
| Diameter | mm | 25 | 35 | 45 | 57 | 65 |
| Lenght | mm | 440 | 410 | 385 | 410 | 385 |
| Weight | kg | 1.3 | 2.1 | 3.4 | 5.3 | 6.2 |
3. FLEXIBLE SHAFT – สายจี้
 |
||
| FLEXIBLE SHAFT สายจี้ ความยาว 1 ถึง 9 เมตร ไม่หักงอตลอดอายุการใช้งาน |
| unit | SM1-E | SM2-E | SM4-E | SM1-S | SM2-S | SM3-S | SM4-S | SM5-S | SM7-S | SM9-S | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Length | m | 1 | 2 | 4 | 1 | 2 | 3 | 4 | 5 | 7 | 9 |
| Weight | kg | 1.5 | 2.5 | 4.3 | 2.7 | 4.3 | 5.9 | 7.1 | 9.3 | 12.9 | 15.1 |
| note | SM1-E, SM2-E, SM4-E applied for 25mm head. SM1-S, SM2-S, SM3-S, SM4-S, SM5-S, SM7-S, SM9-S applied for 35, 45, 55, 65 mm heads. |
||||||||||
อะไหล่
 |
 |
 |
| Adapter ข้อต่อสายจี้เครื่องจี้ M2500 |
แปรงถ่าน สำหรับเครื่องจี้ M2500 |
ไส้ในสายจี้คอนกรีต |
2) เครื่องจี้คอนกรีตความถี่สูง WACKER NEUSON รุ่น IEC
สายจี้คอนกรีตความถี่สูงที่ออกแบบมาเพื่อรองรับงานหนักพิเศษ สามารถใช้งานได้อย่างสะดวกคล่องตัว
* ใช้ได้โดยตรงกับไฟฟ้า 220 V 50 Hz
 |
 |
|
| Integrated frequency converter มีตัวแปลงไฟฟ้าจาก 220 V รวมอยู่ในชุดสายจี้แล้ว Residual current circuit breaker สามารถตัดกระแสไฟฟ้าภายใน 3 milliseconds เมื่อเกิดเหตุฉุกเฉิน |
Vibrator head ปลายหัวจี้ 1 ใน 3 มีการอบชุบแข็งด้วยกรรมวิธีพิเศษ เพิ่มความทนทานต่อการสึกหรอสูง |
 |
 |
|
| Protection hose ท่อความยาวมาตรฐาน 5 เมตร มีรุ่นยาว 10 เมตรให้เลือก |
Power cable สายไฟอ่อน 15 เมตร ม้วนเก็บสะดวก ทำจาก PUR คุณภาพสูง |
Technical specifications
| unit | IEC38 | IEC45 | IEC58 | |
|---|---|---|---|---|
| Diameter of the vibrator head | mm | 38 | 45 | 58 |
| Lenght of the vibrator head | mm | 285 | 320 | 327 |
| Weight | kg | 11.3 | 13.2 | 15.2 |
| Effective diameter* | cm | 40 | 50 | 60 |
| Vibration | rpm | 12,000 | 12,000 | 12,000 |
| Motor | asynchronous motor | |||
| Voltage, 1 Ph | V | 220-240 | 220-240 | 220-240 |
| Current | A | 3 | 4 | 5 |
| Frequency | Hz | 50-60 | 50-60 | 50-60 |
| Protection hose, std. | m | 5 | 5 | 5 |
| Protection hose, max. | m | 10 | 10 | 10 |
| Power cable | m | 15 | 15 | 15 |
| * effective diameter สามารถแตกต่างกันได้ ขึ้นกับคุณสมบัติของคอนกรีต | ||||
3) เครื่องจี้คอนกรีตความถี่สูง WACKER NEUSON รุ่น IRFU
สายจี้คอนกรีตความถี่สูงเกรดพรีเมี่ยม ออกแบบมาเพื่อรองรับงานหนักพิเศษ มีเทอร์โมสตัทตัดการทำงานเมื่ออุณหภูมิสูง มีหัวจี้ขนาดหลากหลายให้เลือก มาพร้อมกับ Bodyguard TM อุปกรณ์ป้องกันอันตรายจากไฟฟ้า
* ใช้ได้โดยตรงกับไฟฟ้า 220 V 50 Hz
 |
 |
|
| Integrated frequency converter มีตัวแปลงไฟฟ้าจาก 220 V รวมอยู่ในชุดสายจี้แล้ว |
Bodyguard TM อุปกรณ์ป้องกันไฟช |
 |
||
| Vibrator head หัวจี้ชุบแข็งด้วยวิธี Completely induction-hardened ทนทานต่อการสึกหรอเป็นเยี่ยม ภายในบรรจุลูกปืนรูปทรงกระบอกคุณภาพสูง |
Technical specifications
| unit | IRFU30 | IRFU38 | IRFU45 | IRFU58 | IRFU65 | |
|---|---|---|---|---|---|---|
| Diameter of the vibrator head | mm | 30 | 38 | 45 | 58 | 65 |
| Lenght of the vibrator head | mm | 353 | 353 | 382 | 400 | 490 |
| Vibrator head weight | kg | 1.4 | 2.2 | 3.5 | 5.8 | 9.2 |
| Total weight | kg | 11.5 | 13.6 | 16 | 19.8 | 25.5 |
| Effective diameter* | cm | 40 | 50 | 60 | 85 | 100 |
| Vibration | rpm | 12,000 | 12,000 | 12,000 | 12,000 | 12,000 |
| Motor | high-frequency squirrel-cage induction motor with integrated electronic frequency converter in the switch box | |||||
| Voltage, 1 Ph | V | 220-240 | 220-240 | 220-240 | 220-240 | 220-240 |
| Input current | A | 2.2 | 3.5 | 4.8 | 6.0 | 10.0 |
| Frequency | Hz | 50-60 | 50-60 | 50-60 | 50-60 | 50-60 |
| Protective Hose, std. | m | 5 | 5 | 5 | 5 | 5 |
| Protective Hose, max. | m | 15 | 15 | 15 | 15 | 15 |
| Power cable | m | 15+0.5 | 15+0.5 | 15+0.5 | 15+0.5 | 15+0.5 |
| * effective diameter สามารถแตกต่างกันได้ ขึ้นกับคุณสมบัติของคอนกรีต | ||||||
* หัวสายจี้ขนาด 30 และ 65 mm เป็นขนาดสั่งพิเศษ
4) เครื่องจี้คอนกรีตความถี่สูง WACKER NEUSON รุ่น IE
สายจี้คอนกรีตความถี่สูง ที่ออกแบบมาเพื่อรองรับงานหนักพิเศษ สามารถใช้งานได้อย่างสะดวกคล่องตัว
* ใช้กับไฟ 42 V 200 Hz จาก เครื่องแปลงความถี่ Wacker (Wacker Neuson frequency and voltage converters)
 |
||
| Vibrator head ปลายหัวจี้ 1 ใน 3 มีการอบชุบแข็งด้วยกรรมวิธีพิเศษ เพิ่มความทนทานต่อการสึกหรอสูง |
Technical specifications
| unit | IE38 | IE45 | IE58 | |
|---|---|---|---|---|
| Diameter of the vibrator head | mm | 38 | 45 | 58 |
| Lenght of the vibrator head | mm | 285 | 320 | 327 |
| Weight | kg | 10.4 | 12.3 | 14.3 |
| Effective diameter* | cm | 38 | 45 | 58 |
| Vibration | rpm | 12,000 | 12,000 | 12,000 |
| Motor | asynchronous motor | |||
| Voltage, 3 Ph | V | 42 | 42 | 42 |
| Current | A | 5 | 8 | 12 |
| Frequency | Hz | 200 | 200 | 200 |
| Protection hose, std. | m | 5 | 5 | 5 |
| Protection hose, max. | m | 10 | 10 | 10 |
| Power cable | m | 15 | 15 | 15 |
| * effective diameter สามารถแตกต่างกันได้ ขึ้นกับคุณสมบัติของคอนกรีต | ||||
5) เครื่องจี้คอนกรีตความถี่สูง WACKER NEUSON รุ่น IREN
สายจี้คอนกรีตความถี่สูงเกรดพรีเมียม ออกแบบมาเพื่อรองรับงานหนักพิเศษ มีเทอร์โมสตัทตัดการทำงานเมื่ออุณหภูมิสูง มีหัวจี้ขนาดหลากหลายให้เลือก
* ใช้กับไฟ 42 V 200 Hz จาก เครื่องแปลงความถี่ Wacker (Wacker Neuson frequency and voltage converters)
|
||
| Vibrator head หัวจี้ชุบแข็งด้วยวิธี Completely induction-hardened ทนทานต่อการสึกหรอเป็นเยี่ยม ภายในบรรจุลูกปืนรูปทรงกระบอกคุณภาพสูง |
Technical specifications
| unit | IREN30 | IREN38 | IREN45 | IREN58 | IREN65 | |
|---|---|---|---|---|---|---|
| Diameter of the vibrator head | mm | 30 | 38 | 45 | 58 | 65 |
| Lenght of the vibrator head | mm | 353 | 345 | 382 | 400 | 490 |
| Vibrator head weight | kg | 1.4 | 2.2 | 3.5 | 5.8 | 9.2 |
| Operating weight | kg | 8.7 | 10.6 | 11.8 | 16.2 | 22.5 |
| Effective diameter* | cm | 40 | 50 | 60 | 85 | 100 |
| Vibration | rpm | 12,000 | 12,000 | 12,000 | 12,000 | 12,000 |
| Motor | high frequency squirrel cage induction motor | |||||
| Voltage, 3 Ph | V | 42 | 42 | 42 | 42 | 42 |
| Input current | A | 3.5 | 7.0 | 10.0 | 17.3 | 25.0 |
| Frequency | Hz | 200 | 200 | 200 | 200 | 200 |
| Protective Hose, std. | m | 5 | 5 | 5 | 5 | 5 |
| Protective Hose, max. | m | 18 | 18 | 18 | 18 | 18 |
| Power cable | m | 15 | 15 | 15 | 15 | 15 |
| * effective diameter สามารถแตกต่างกันได้ ขึ้นกับคุณสมบัติของคอนกรีต | ||||||
* หัวสายจี้ขนาด 30 และ 65 mm เป็นขนาดสั่งพิเศษ
 |
||

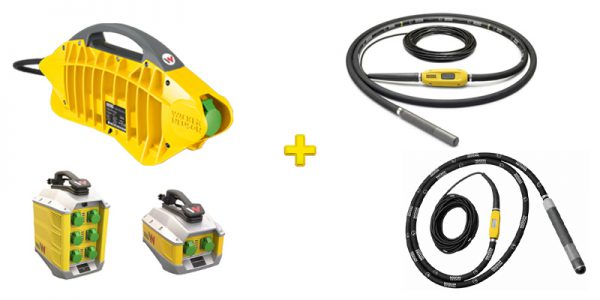

| IE / IREN + เครื่องแปลงความถี่ไฟฟ้า ความยาวสายจี้สามารถสั่งตัดสั้นให้เหมาะสมกับการใช้งานได้ |
||

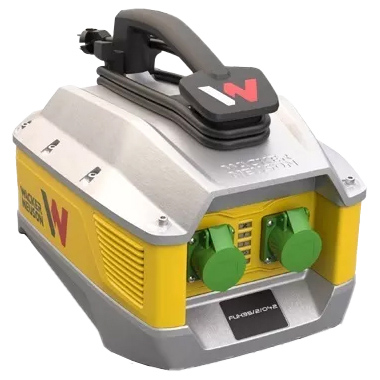

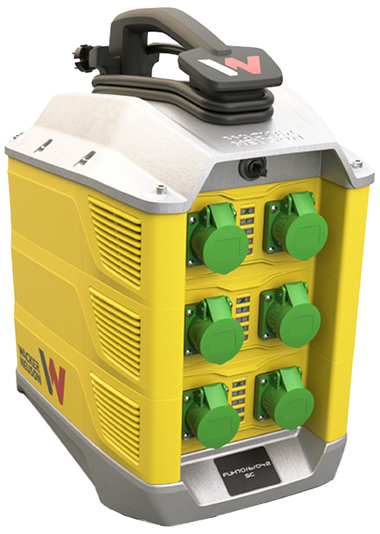

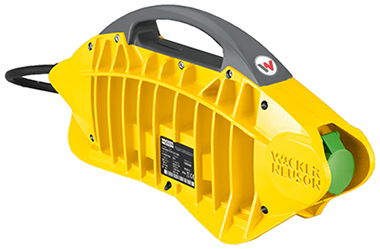

เครื่องแปลงความถี่และแรงดันไฟฟ้า Wacker Neuson รุ่น FUH
 |
 |
 |
| FUH20/1/042 | FUH35/2/042 | FUH70/6/042 SC |
เครื่องแปลงกระแสไฟฟ้า 220 V 50 Hz 1 Phase สำหรับสายจี้คอนกรีต Wacker Neuson 42 V 200 Hz 3 Phase
| FUH20/1/042 | FUH35/2/042 | FUH70/6/042 SC | |
|---|---|---|---|
| Input / Output Voltage, V | 230,1~ / 42,3~ | 230,1~ / 42,3~ | 230,1~ / 42,3~ |
| Input / Output Frequency, Hz | 50 / 200 | 50 / 200 | 50 / 200 |
| Input / Output Current, A | 7.8 / 20 | 9.5 / 35 | 16 / 58 |
| Adjusting Frequency | No | No | No |
| Degree of Protection | IP44 | IP44 | IP44 |
| Number of Sockets | 1 | 2 | 6 |
| Receptacles Type | CEE 3P 32A 4H 50V 100-200Hz | ||
| Power Cable, m | 1.5 | 1.5 | 1.5 |
| Plug Type | CEE 7/7 (model EF) | ||
| Weight, kg | 8.9 | 18.2 | 30.5 |
| L x W x H, mm | 545 x 138 x 241 | 511 x 303 x 321 | 516 x 303 x 520 |
เครื่องแปลงความถี่และแรงดันไฟฟ้า Wacker Neuson รุ่น FUE
 |
 |
|
| FUE-M/S 75A | FUE-M/S 85A | |
เครื่องแปลงกระแสไฟฟ้า 380 V 50 Hz 3 Phase สำหรับสายจี้คอนกรีต Wacker Neuson 42 V 200 Hz 3 Phase
| FUE-M/S 75A | FUE-M/S 85A | |
|---|---|---|
| Input / Output Voltage, V | 400-415,3~ / 42,3~ | 400-415,3~ / 42,3~ |
| Input / Output Frequency, Hz | 50-60 / 200 | 50-60 / 0 – 200 |
| Input / Output Current, A | 13 / 75 | 13.7 / 85 |
| Adjusting Frequency | No | Yes |
| Protection Class | I / Protective earthing | I / Protective earthing |
| Degree of Protection | IP44 | IP44 |
| Number of Sockets | 4 | 4 |
| Receptacles Type | CEE 3P 32A 4H 50V 100-200Hz | CEE 3P 32A 4H 50V 100-200Hz |
| Power Cable, m | 2.5 | 2.5 |
| Plug Type | CEE-Plug 5P 16A 400V 6H | CEE-Plug 5P 16A 400V 6H |
| Weight, kg | 29.5 | 42 |
| L x W x H, mm | 400 x 250 x 250 | 500 x 500 x 550 |
